铝挤压辅助设备-单牵引

铝型材挤压生产线包括铝挤压主机和辅助设备,其中辅助设备共有5部分,冷床、棒炉、牵引机、模具炉和时效炉。牵引机又分为单牵引和双牵引。
  • 品牌:

    Teyun
  • 质保期:

    1 year
  • 认证:

    CE
  • 操作方式:

    Automatic
  • 电压:

    customized
  • 运用:

    to process the aluminum profiles from the aluminum extrusion press

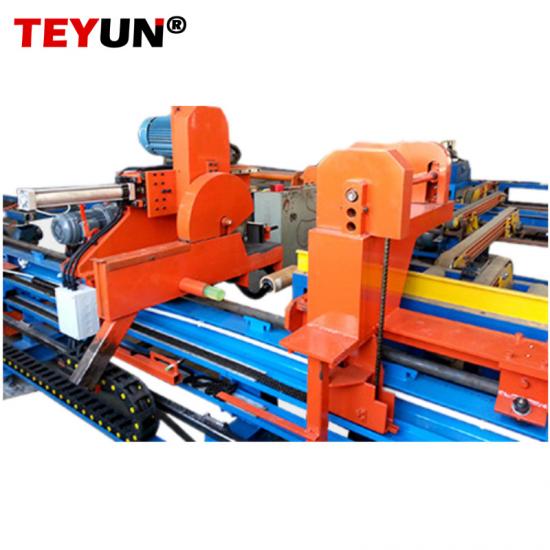

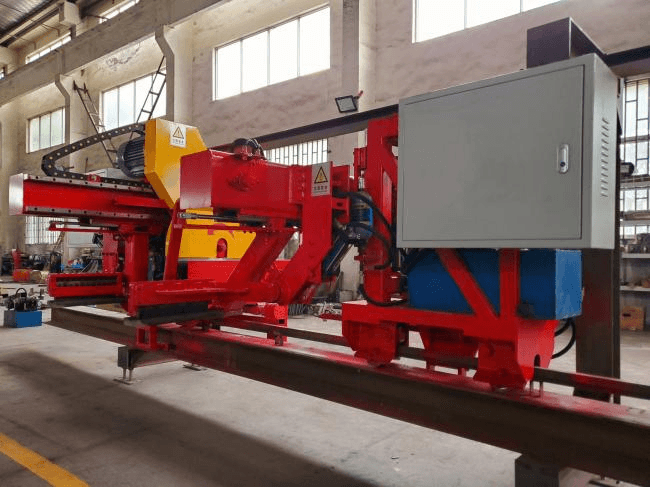

铝型材牵引机-单牵引(150kg)

产品简介:

铝型材牵引机,分为单牵引机和双牵引机。 牵引机是专为牵引铝型材设计,为了减少型材挤出过程中弯曲和扭曲现象,提高成品合格率,必须对型材进行导向和牵引。本机器采用动马达驱动,PLC可编程电脑控制,具有自动化程度高,操作简单,性能稳定等特点,更可配合自动出口锯与挤压机实现完全联动生产。

工作原理:

牵引机对挤出后的铝型材进行牵引,防止铝材挤变形。夹料装置的钳口采用上下开合让位及配合渐开线圆弧夹片带反向自锁牙群组成,;采用变频电机通过钢丝绳拖动牵引小车及断电抱闸制动,实现来回往返直线运动。

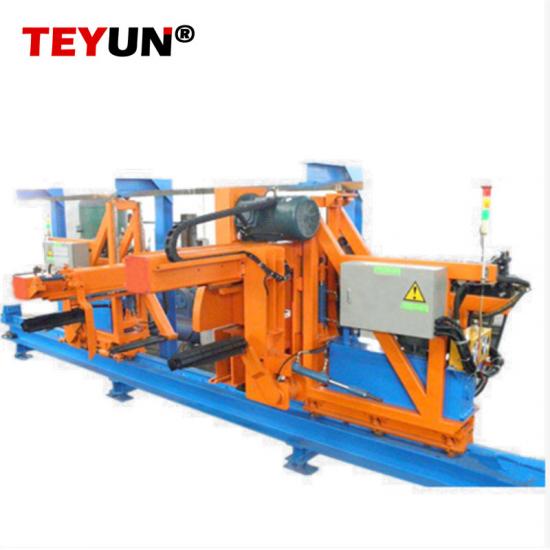

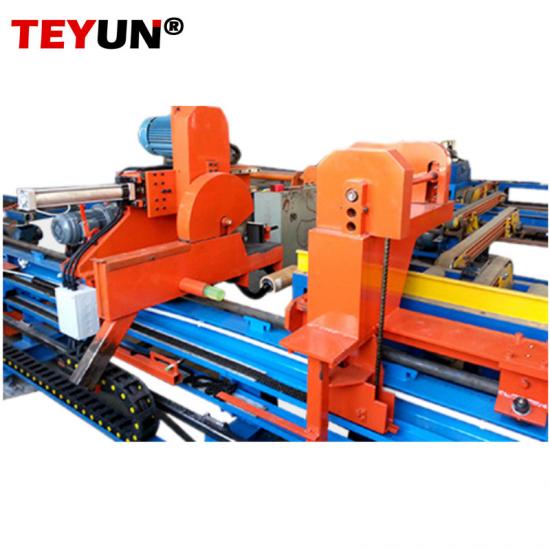

双牵引机由钢结构件、移动槽轮、牵引头、牵引头摆动机构、自动夹料机构等组合而成,该牵引机包含P1P2两个牵引头,当P1牵引头牵引料时,P2牵引头快速返回到前限初出台处待料,当P1牵引头牵引到位时,P2牵引头自动夹料牵引,自动中断锯处于工作状态,P1牵引头自动松料后返回,如此反复以上工作状态,实现自动功能。

aluminum extrusion puller

主要特点:

  • 牵引机对板型料、不等边料一模多支的小料型材起牵引作用,使初出型材平直顺畅。
  • 可设定全适之牵引力为适配各种机型及型材。
  • 经选定的牵引力可稳定及自动的加在以不同速度挤出挤型材,所需牵引力由挤型材截面及种类决定。
  • 牵引速度能与挤型材挤出速度同步,牵引机夹爪备有垂直夹子,可在平面上把挤型材料在挤出时钳紧。
  • 夹爪及夹子具能松开挤型材料而快速返回挤压机面,返回所需时间在挤压机不动时间内完。
  • 能在一机多量的操作情况下挤出平直整齐无弯曲扭转以及统一的长度,提高成品率



主要技术参数:

  1. 牵引力:0~400kg;
  2. 牵引速度:0~100m/min;
  3. 回程速度:0~200m/min;
  4. 最大夹料尺寸:240宽×220高;
  5. 轨道:槽钢,冷拉方钢
  6. 牵引变频电机功率:5.5~15kw;
  7. 主要电气元件:PLC:日本三菱;变频器:汇川;



铝型材挤压生产线由挤压主机和辅助设备(牵引机、冷床、模具炉、棒炉和时效炉)组成。

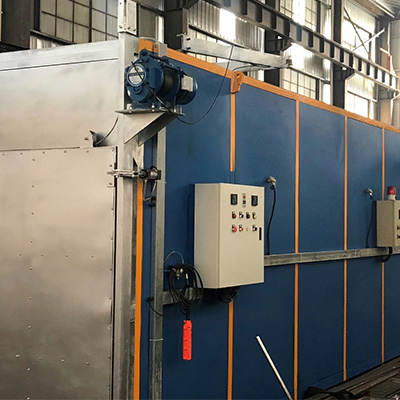

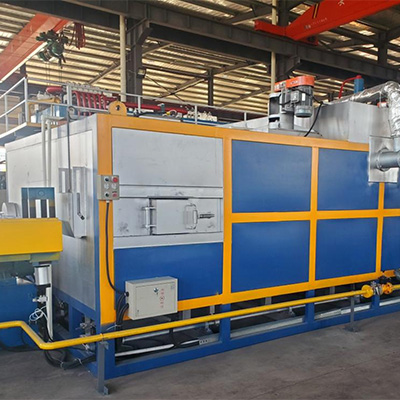

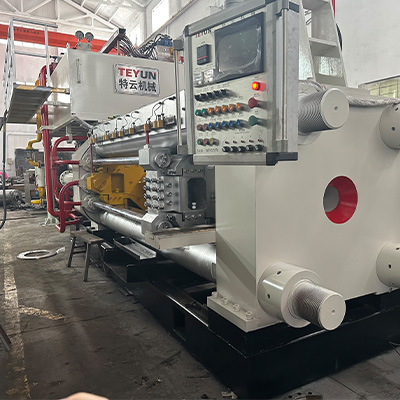

铝挤压机 多棒热剪炉 时效炉

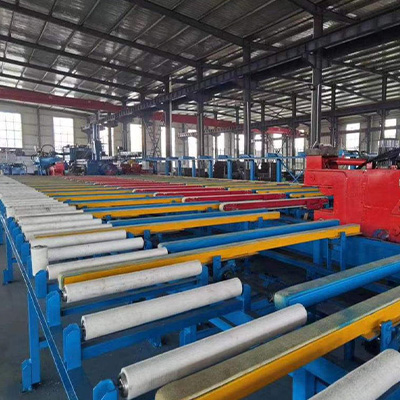

冷床 牵引机 模具炉
